Der Takteiner Anlagesteht inder Achse.

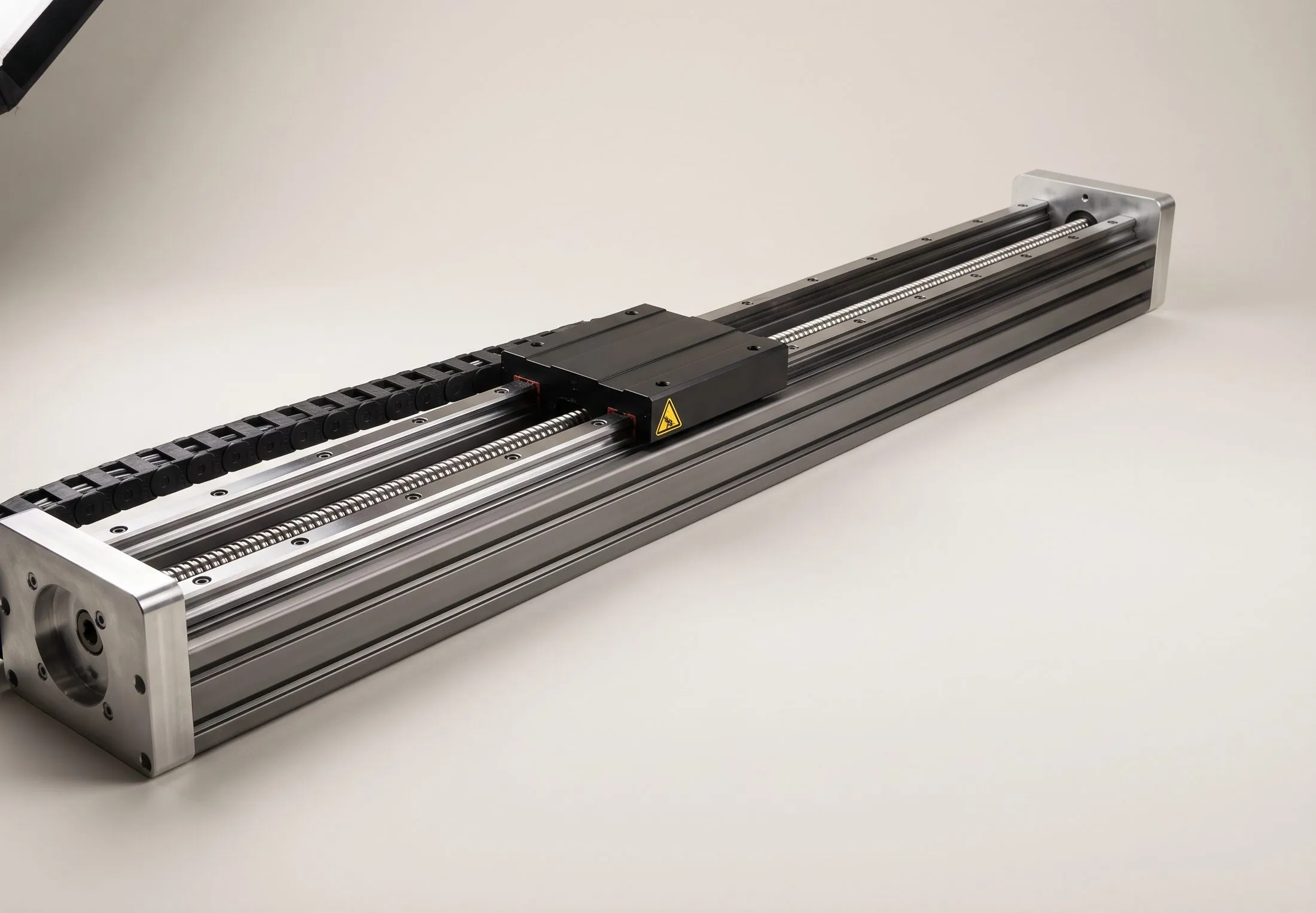

Lineareinheiten, Portale und Hubachsen für Montage- und Prüfanlagen. Vier Baureihen, neun Baugrößen, jede einzelne Achse vor der Auslieferung gemessen.
LX-120Auslegung
Rechnen Sie mit.
Die Taktzeit einer Achse hängt an drei Größen: dem Weg, der Beschleunigung und der Höchstgeschwindigkeit. Auf kurzen Wegen wird die Höchstgeschwindigkeit nie erreicht, dort zählt allein die Beschleunigung. Verschieben Sie den Hub und sehen Sie, ab wann das gilt.
- Zeit je Fahrt
- —
- erreichte Geschwindigkeit
- —
GeschwindigkeitTrapezprofil mit konstanter Fahrt in der Mitte.
Zeit
Trapezprofil ohne Ruckbegrenzung, zuzüglich Einschwingzeit der Baureihe.
1 mDer Verfahrweg einer mittleren Portalachse.
100 mmDie Breite einer Hand. So weit fährt der Schlitten zwischen zwei Stationen.
1 mmDie Dicke einer Kreditkarte, ungefähr.
0,002 mmDie Wiederholgenauigkeit der LD. Ein menschliches Haar ist fünfunddreißigmal dicker.
Genauigkeit
Zwei Tausendstel.
Wiederholgenauigkeit ist eine Zahl, die niemand vor Augen hat. Deshalb derselbe Ausschnitt in vier Sprüngen, vom Verfahrweg bis zur Toleranz. Der letzte Sprung ist der größte: von einem Millimeter auf zwei Tausendstel liegt der Faktor fünfhundert.
Gemessen wird das nicht am Motor, sondern am Schlitten. Ein optischer Maßstab liegt in der Profilnut und schließt den Regelkreis hinter allem, was sich dehnen könnte.
Baureihen
Vier Bauarten, neun Baugrößen.
Jede Bauart löst eine andere Aufgabe. Die Tabelle zeigt, wo die Grenzen liegen.
| Baugröße | Hub max. | Nutzlast max. | v max. | a max. | Wiederholgenauigkeit | Profilbreite | Dyn. Tragzahl C |
|---|---|---|---|---|---|---|---|
| LX-Serie, Zahnriemenachse | |||||||
| LX-80 | 3.200 mm | 40 kg | 5,0 m/s | 20 m/s² | ± 0,050 mm | 80 mm | 9,5 kN |
| LX-120 | 4.400 mm | 80 kg | 5,0 m/s | 18 m/s² | ± 0,050 mm | 120 mm | 17,8 kN |
| LX-160 | 5.600 mm | 120 kg | 4,5 m/s | 15 m/s² | ± 0,050 mm | 160 mm | 28,1 kN |
| LK-Serie, Kugelgewindeachse | |||||||
| LK-100 | 900 mm | 120 kg | 1,0 m/s | 10 m/s² | ± 0,010 mm | 100 mm | 17,8 kN |
| LK-145 | 1.500 mm | 250 kg | 0,8 m/s | 8 m/s² | ± 0,010 mm | 145 mm | 34,5 kN |
| LD-Serie, Direktantrieb | |||||||
| LD-130 | 1.600 mm | 30 kg | 6,0 m/s | 50 m/s² | ± 0,002 mm | 130 mm | 17,8 kN |
| LD-190 | 3.000 mm | 60 kg | 5,0 m/s | 40 m/s² | ± 0,002 mm | 190 mm | 34,5 kN |
| LH-Serie, Hubachse | |||||||
| LH-90 | 600 mm | 60 kg | 1,5 m/s | 12 m/s² | ± 0,010 mm | 90 mm | 17,8 kN |
| LH-140 | 1.200 mm | 120 kg | 1,2 m/s | 10 m/s² | ± 0,010 mm | 140 mm | 34,5 kN |

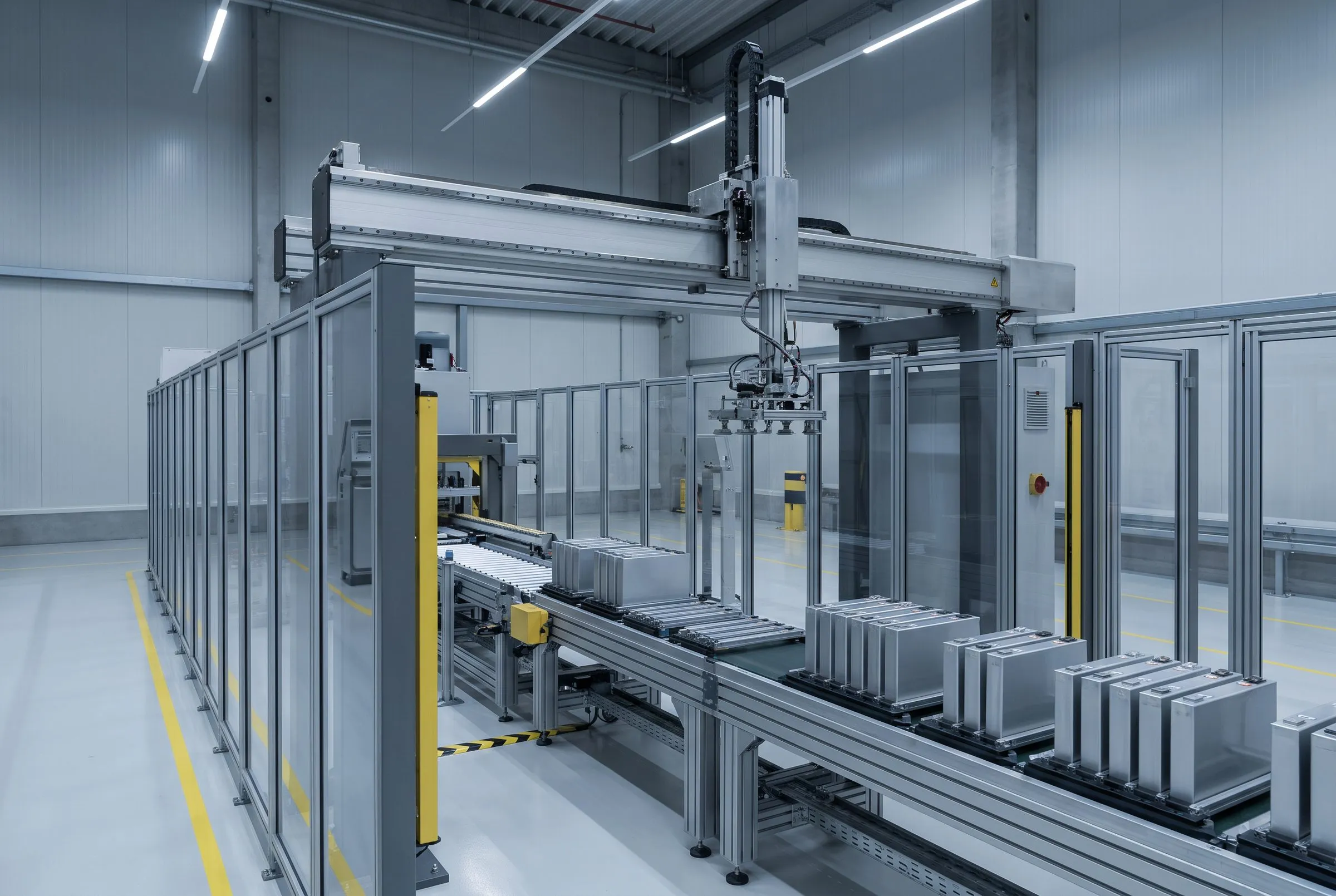

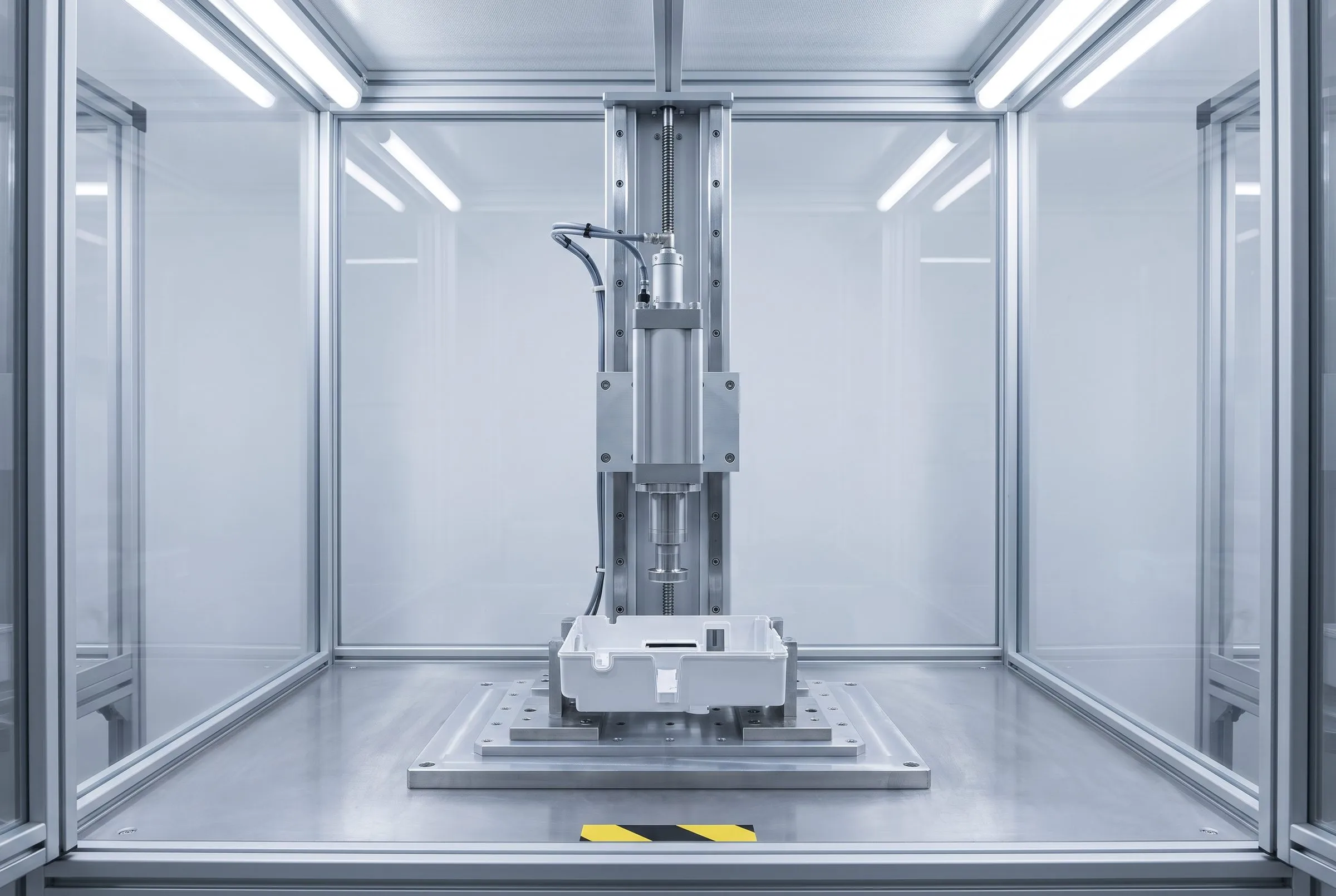

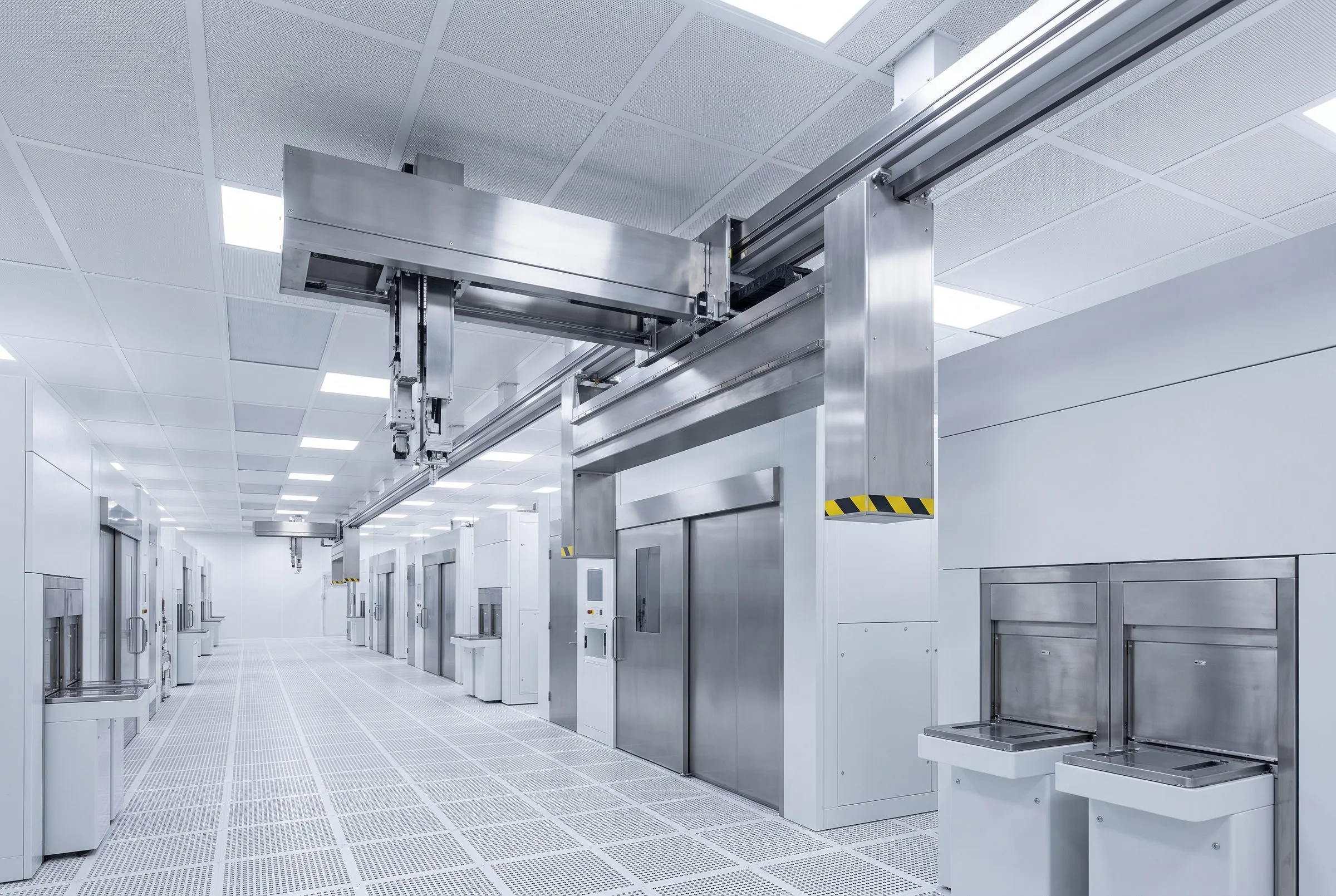

Anwendungen
Wo die Achsen arbeiten.
Drei Anlagen, drei verschiedene Gründe, weshalb die Auslegung anders ausfällt als erwartet.
Fertigung
82 Prozent entstehen im Haus.

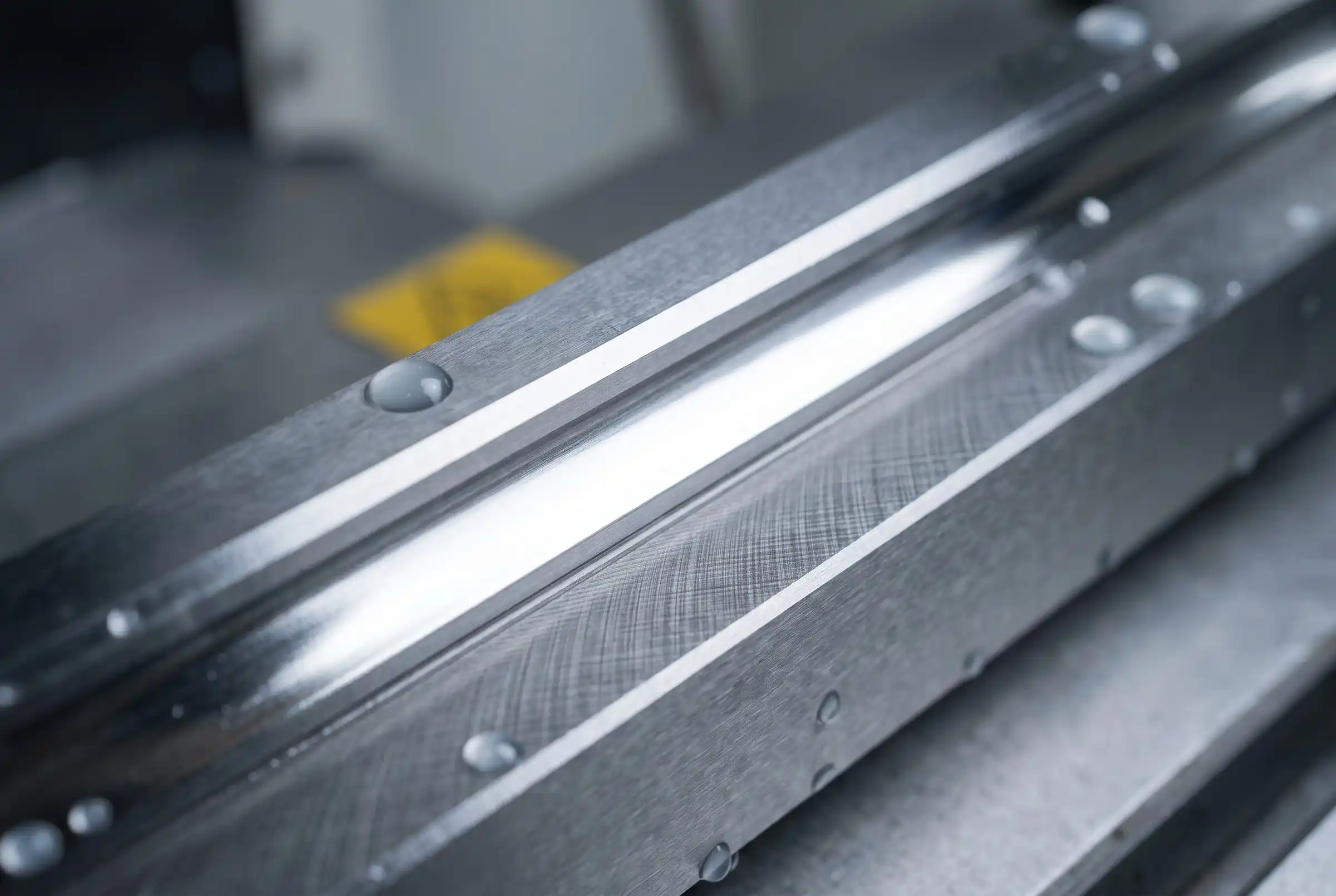

Profile, Führungsflächen, Kopfstücke und Schlitten fertigen wir selbst. Zugekauft werden Motoren, Wälzkörper und Dichtungen. Das bestimmt, wie schnell wir eine Sonderlänge liefern können, und es bestimmt, wer haftet, wenn ein Maß nicht stimmt.

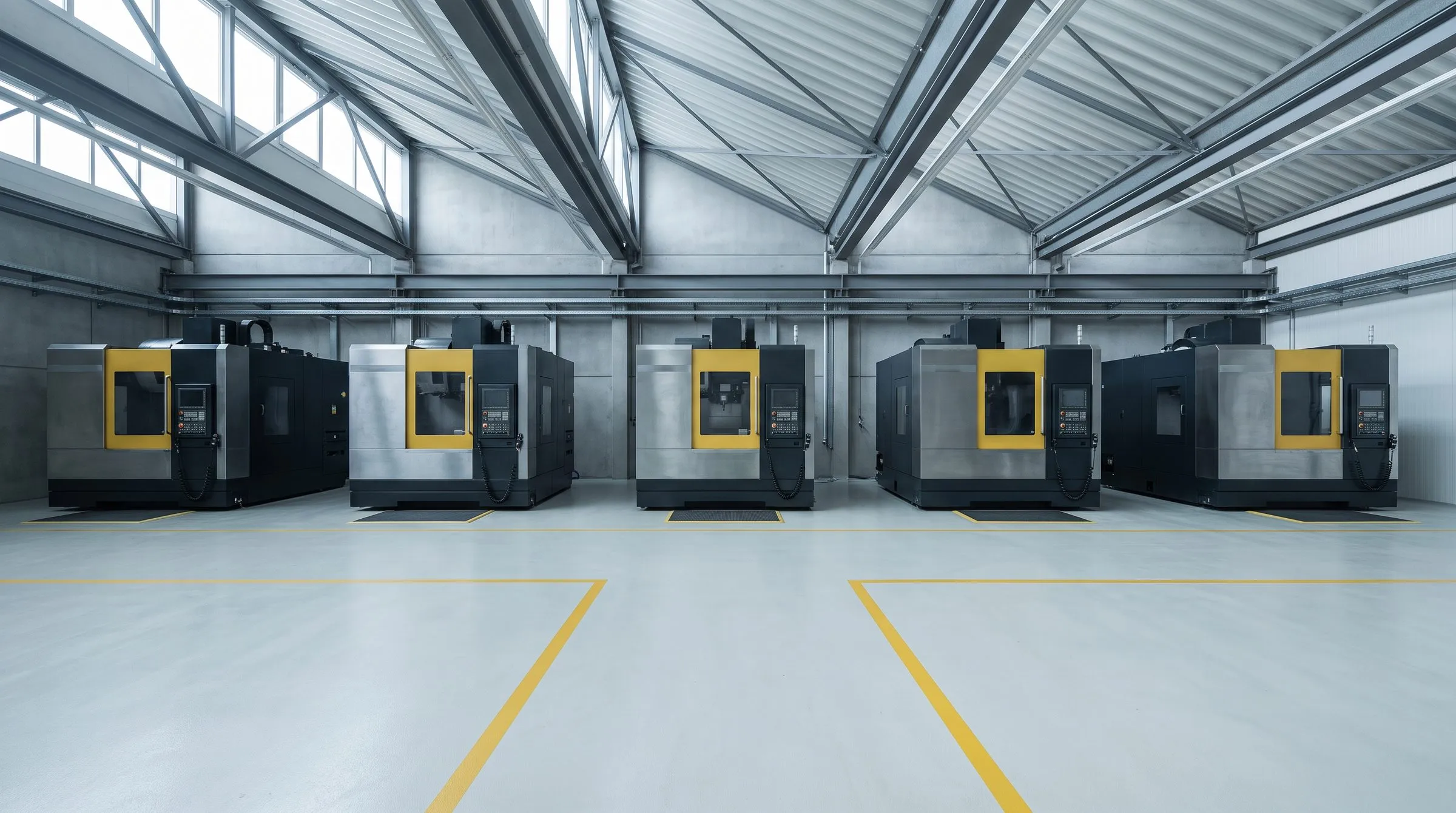

Werk, Halle 2Auslegung
Legen Sie Ihre Achse aus.
Hub, Last, Einbaulage und Umgebung eingeben. Sie bekommen die passende Baugröße, die erreichbare Taktzeit, die rechnerische Laufleistung und einen Preisrahmen.
